業務内容

業務内容

日鉄鉱業製 喫煙室用プラズマ脱臭機「プラズマダッシュシグマ」の特性

プラズマダッシュシグマは改正健康増進法に対応した脱煙・脱臭機です。

-設置場所-

・オフィスの開きスペースを利用

・店舗の一部にブースを設け喫煙室を作る

・既存の喫煙室を利用する

・空き部屋を利用する 等

様々な場所での喫煙室作りを御提案し、快適な環境作りのお手伝いを致します。

-本体の仕組み-

・給気⇒集塵・脱臭⇒排気

・この1台で煙草の煙をクリーンにするパッケージ型の機械です

・設置に大掛かりな工事は不要です

・公的な分煙基準を全て満たし喫煙室の空気をクリーンに保ちます

-空気清浄機としての性能-

・準HEPAフィルター・プラズマ発生装置・触媒でタール・ニコチンなどの粒子状物質を除去
煙草の臭い成分を分解し吸着します

・従来の分煙機では除去出来なかったアレルゲンの除去・除菌にも効果を発揮します

但し、開口面で0.2m/sec以上の制御風速の確保が必然となりますので、そのためのご提案はさせて頂きます。

-その他機械の特性-

・揮発性有機化合物の95%以上の除去

・粉塵濃度を0.05mg/m³以下にする事

・PM2.5に対応

・花粉99%除去

パンフレットのダウンロードはこちら

製品ラインナップ

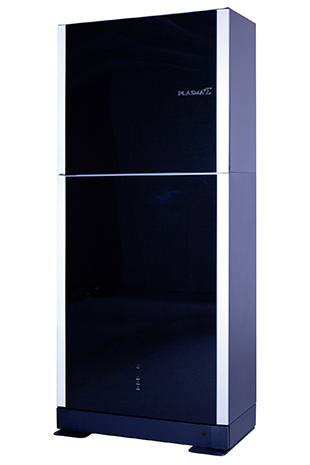

プラズマダッシュ シグマ

プラズマダッシュ シグマ

外形寸法

高さ2100×幅900×奥行450mm

重量

185kg

風量

20m3/min

電源・電力

AC100V(50/60Hz)消費電力:400w

備考

高さの変更可(1900mm)

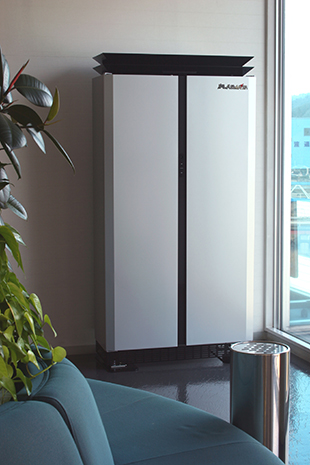

プラズマダッシュ スリム

プラズマダッシュ スリム

外形寸法

高さ1800×幅900×奥行350mm

重量

150kg

風量

強:15m3/min 弱:12m3/min

電源・電力

AC100V(50/60Hz)消費電力:250w以下

備考

循環式のみ

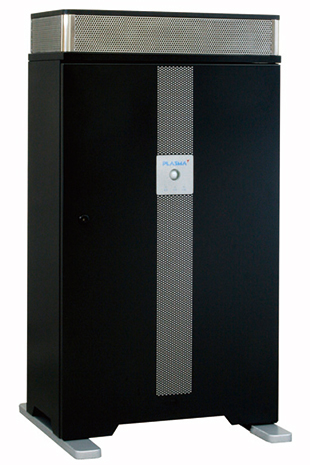

プラズマダッシュ コンパクト

プラズマダッシュ コンパクト

外形寸法

高さ1105×幅600×奥行348mm

重量

58kg

風量

強:7.5m3/min 弱:10m3/min

電源・電力

AC100V(50/60Hz)消費電力:100w

備考

循環式のみ

施工内容

●プラズマダッシュシグマ取付施工(排気仕様により変わります)

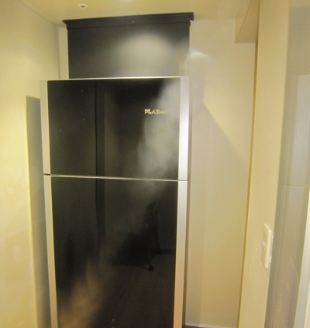

上方排気型

上方排気型

天井排気用接続ダクトを使い、天井内に排気
チャンバBOX等を使い、既設の排気に接続

施工内容

本体設置

天井開口

天井用排気用接続ダクトの取付

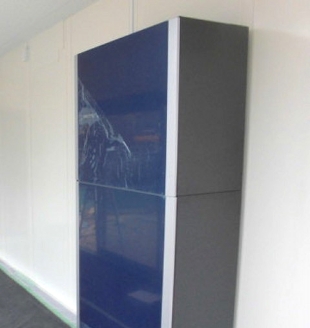

背面排気型

背面排気型

喫煙室外へ排気
屋内型ブース、トレーラーハウス、喫煙コンテナ等の屋外排気等

施工内容

本体設置

(排気開口の種類により、背面の仕様が異なります)

循環型

暖簾取付(入口短冊式カーテン)

背面より排気し、室内循環

喫煙室内の要項を満たしている場合のみ可能

施工内容

本体設置

●その他喫煙室内施工

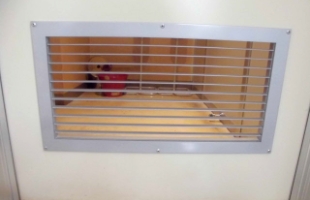

ガラリ取付

ガラリ取付

喫煙室の給排気バランス調整の為のガラリ(給気設備)の取付

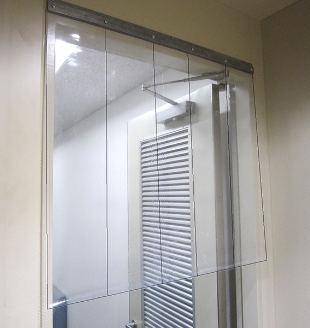

暖簾取付(入口短冊式カーテン)

循環型

喫煙室の扉開口面に暖簾(透明帯電防止難燃フィルム)を取りつける事により、制御風速0.2m/sec以上を確保します。

メンテナンス(保守・管理)

・メンテナンス内容
プレフィルター・準HEPAフィルター・プラズマ発生装置・触媒用不織布・脱臭用活性炭の交換・本体内外部清掃・プラズマ発生装置出力調整・運転状況の確認を実施。各部材は以下の役割を致します。

・プレフィルター

粗塵ゴミ(ほこり等)を収集します。

・準HEPAフィルター

タール・ニコチン等、0.3μm以上の粒子状物質を95%以上収集します。

・プラズマ発生装置

電子により、におい成分を分解します。さらに酸素ラジカルを生成し、におい成分と結合させることにより、分解します。

・触媒(不織布を含む)

プラズマは凝集効果を高め、捕集効率を飛躍的に向上させます。煙草のガス化したニコチン等は通常フィルターを通過しますが、プラズマ効果により触媒上不織布で捕集することができます。さらに触媒でにおい成分を吸着し、酸化分解を行います。

※オプションで準HEPAフィルターを殺菌酵素フィルターに変更する事もできます(金額は別途)

メンテナンス周期・内容・金額

喫煙室の使用状況(喫煙本数が9000本に1回メンテナンスを目安)により回数、内容をご提案。

●日鉄鉱業(株)製 プラズマダッシュ∑(NP20-S3.0)メンテナンス料金一覧表(1台)

年間メンテナンス回数 1回 2回 3回 4回 6回 12回
1年間の喫煙本数 9,000本 18,000本 27,000本 36,000本 54,000本 108,000本
1か月の喫煙本数 750本 1,500本 2,250本 3,000本 4,500本 9,000本
-作業内容-
プレフイルター 1回 2回 3回 4回 6回 12回
触媒(不織布含む) 1回 2回 3回 4回 6回 12回
準HEPAフィルター 1回 1回 1回 1回 2回 3回
プラズマ発生装置 1回 1回 1回 1回 1回 1回
年間金額 93,000円 126,000円 159,000円 192,000円 282,000円 504,000円

・メンテナンス回数に関しましては、メーカー様ご指導によるものです。

・上記触媒を2段仕様にした場合のメンテナンス回数です。

・メンテナンスの回数につきましては必要であれば設置1ヵ月~2ヵ月後に点検にお伺いし、汚れ具合・稼動時間等チェックさせて頂き、ご提案させて頂きます。

・作業は、日中作業及び都内限定です。夜間作業および都内以外は別途費用が必要となります。
(①地方は部品の送料1回1,000円(フルメンテ時3,000円)本州以外1回1,500円(フルメンテ時4,500円)・②交通費が掛かる場合があります)

・その他、使用状況に合わせてのご提案をさせて頂きます。

顧客先

●東日本旅客鉄道(株) 東京駅・新宿駅・上野駅・他従業員用喫煙室84箇所

●札幌駅ホーム喫煙所・日本たばこ産業(株) 全国支社・支店35箇所

●公共喫煙所

北千住駅東口・牛田 関屋駅・竹ノ塚駅東口・西新井駅東口・綾瀬駅東口・日暮里駅東口・荒川遊園・京急六郷土手駅・渋谷駅モヤイ像側・宇田川町経堂駅前・喜多見駅前・都立松沢病院前・台東区 本庁舎・金竜公園・隅田公園・清川清掃車庫・中央区 本庁舎・蛎殻町公園・新月島公園・築地川公園・芳林公園・ちよだプラットフォームスクウェア・九段下まちかど広場・学芸大学駅前西口・中目黒駅・三鷹駅北口・南口・吉祥寺駅・武蔵境駅・三鷹中央防災公園元気創造プラザ・立川駅(北口・南口)・滋賀県草津駅・南草津駅(東口・西口)・大船駅・甲府市役所・船橋市役所・延岡市市役所・川崎市総合自治会館・あきる野ルピア・新宿駅東南口効果下・SDクリエーション喫煙所(内神田・半蔵門・代々木・市ヶ谷・飯田橋駅(東口・西口)・代々木駅東口・神保町・四谷・鍛冶町・岩本町・ヒューリック西銀座・西神田)・KuKeep有料喫煙所(新富町1号店・浅草2号店・市ヶ谷3号店・八丁堀4号店)・千歳空港国際線ラウンジ

●各企業様

あいおいニッセイ同和損害保険・イクスピアリ・三菱瓦斯化学・麹町311ビル・にっぽん丸・パナソニック・三菱信託銀行本店・産経新聞・東京建物東渋谷ビル・東京日本橋タワー・東陽駅前ビル・大手町ビル・世界貿易センタービル南館・神宮前タワービルディング・神保町北東急ビル・ウノサワ東急ビル・新目黒東急ビル・日本ボールバルブ・北海道石灰化工・船尾鉱山・トヨタ車体(株)富士松・いなべ工場・三和シャッター・東京地下鉄・東北新社・オムニバスジャパン・北海道石灰化工・東扇島火力発電所・富津火力発電所・産経新聞社・宇部マテリアルズ・成田空港給油施設 他

●各大学

大東文化大学(松山・板橋キャンパス)桐蔭横浜大学・東京理科大学野田キャンパス・帝京大学

●商業施設

GINZA SIX・東京ミッドタウン・銀座三越・テラスモール湘南 ・上野松坂屋・大宮マルイ・ウニクス浦和美園

●宿泊施設

日本ホテルメッツ(かまくら大船 ・新木場・丸の内・宇都宮・幕張)・ダイワロイネットホテル(京都テラス八条・金沢駅前・富山駅前・大阪心斎橋・博多冷泉・他)・ホテルメロポリタン池袋・ホテルニユーオータニ幕張・ヒルトン成田・東京ディズニーシーホテルミラコスタ・ホテルルポール麹町

●他

飲食店関係・遊技場

^
